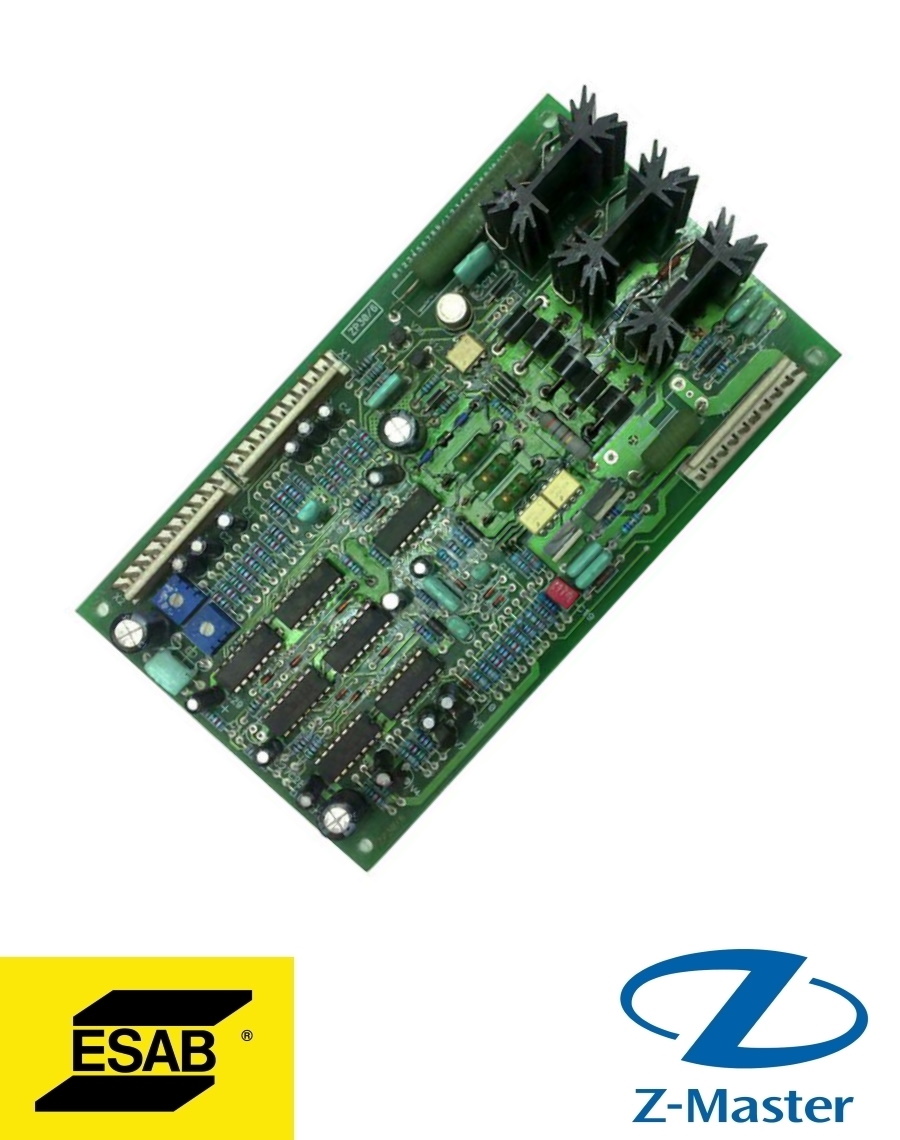

Плата управления полуавтомата Feed L304 0349304491 Эсаб (Esab)

Артикул Эсаб: 0349 304 491

Плата управления ZP30 используется в механизмах подачи сварочной проволоки  Esab, таких как ZP30, Origo Feed 30, Origo Feed 30W с серийными номерами 638-ххх-хххх, Origo Feed L302 (OrigoFeed 30-2), Origo Feed L304 (OrigoFeed 30-4) с номерами 418-ххх-хххх, 435-ххх-хххх.

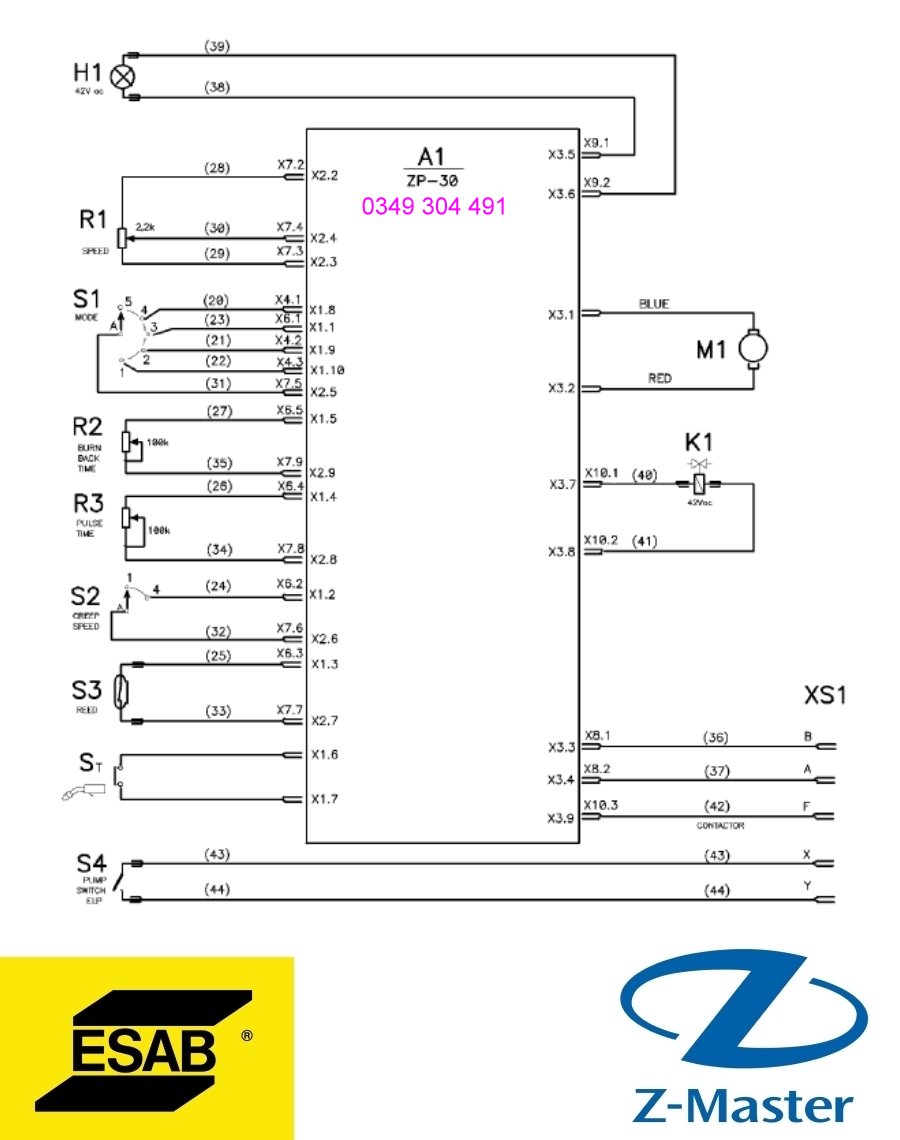

Плата управления сварочным полуавтоматом питается от 42 В 50 Гц. Ток питания до 10 А максимум. Плата управляет подключенным к ней приводным двигателем проволокоподающего механизма с номинальным напряжением 42 В постоянного тока и мощностью 90 Вт, а также электромагнитным клапаном с напряжением питания 42 В и частотой 50 Гц. На плате установлены два потенциометра для коррекции максимальной и минимальной скорости управляемого двигателя.

Плата ZP 30 имеет следующие функции:

• плавное регулирование оборотов приводного двигателя;
• контроль газоснабжения сварочной горелки;
• сварка в двухтактном, четырехтактном и точечном режимах сварки;
• специальная подача сварочной проволоки;
• аварийное открытие газового клапана;
• установка продолжительности горения сварочной проволоки;
• запуск проволокоподающего механизма со скоростью - 50% от заданного значения;

Наименование Esab: PC board ZP30 and Feed L304
Назначение: Части для ремонта сварочного полуавтомата
