Блоки охлаждения Esab

Сварочная горелка может работать на высокой мощности благодаря изменению типа охлаждения с воздушного на жидкостное. При этом для обеспечения работы такой горелки используют специальный блок жидкостного (водяного) охлаждения. Они соединяются между собой с помощью дополнительных шлангов, через которые выводится избыток тепла. Это позволяет повысить продолжительность работы на высоких токах сварки при сохранении массы и габаритов сварочной горелки. Это особенно актуально при работе с ручными аргонодуговыми горелками на токах свыше 200 А.

Принцип работы водяных блоков Esab

Конструкции этих блоков состоят из нескольких основных частей – вентилятора, радиатора и помпы (насоса). Первый позволяет охладить жидкость, циркулирующую внутри сварочной горелки и силового кабеля, через радиатор. Радиатор снижает температуру нагретой жидкости и с помощью помпы подает ее обратно. Устройство, как правило, имеет два вывода с резьбой, к которым подключаются шланги горелки, отвечающие за подачу охлаждающей жидкости в горелку.

Внутри находятся:

  • бак для жидкости;
  • вентилятор;
  • радиатор;
  • насос (помпа).

Последний обеспечивает циркуляцию жидкости внутри блока и сварочной горелки. В качестве охлаждающей жидкости используется  специальный хладагент на основе этиленгликоля.

Как правильно подобрать блок охлаждения для сварочного аппарата

Блок охлаждения может изначально являться частью конструкции сварочного аппарата для эксплуатации со сварочными горелками жидкостного охлаждения. Причина этому – выполнение работ на высоких сварочных токах в течение длительного времени.

Например:

  • Горелки TIG (для аргонодуговой сварки) используют от 200 Ампер*;
  • Полуавтоматические горелки MIG применяют от 300 Ампер*.

*Отдельные модели горелок жидкостного охлаждения могут использоваться и при меньшей силе тока.

Существуют блоки охлаждения, которые подключаются к сварочному источнику в виде дополнительного модуля с целью подключения горелки жидкостного охлаждения и увеличения времени работы на высоком сварочном токе, так как ранее сварочный аппарат был приобретен для работы на небольших сварочных токах с использованием горелки воздушного охлаждения.

Также блоки охлаждения могут быть универсальными в виде автономной конструкции, питающейся от сети. Для использования такого блока не важно, какой источник сварки вы используете. Нужна лишь горелка жидкостного охлаждения, которая подключается своим силовым кабелем к источнику, а шлангами подачи охлаждения - к блоку.

Различия между видами блоков охлаждения заключаются в их функциональности, способе подключения питающего напряжения и мощности.

В работе со сварочным аппаратом охлаждающие блоки используются обычно при создании стандартных и (или) протяженных швов большой толщины. Такие работы могут требовать непрерывного охлаждения горелки с помощью циркулирующей жидкости. Непродолжительные работы вполне можно выполнить сварочными горелками с воздушным охлаждением, которые не потребуют лишних трат.

Бюджетные модели сварочных аппаратов MIG и TIG могут прекрасно работать с автономными блоками охлаждения горелок. Водяные блоки Esab отличаются высоким качеством, надежностью и доступной ценой. Их важное преимущество – взаимозаменяемость. Купив однажды один из таких блоков, его потом можно использовать с той же горелкой для других сварочных аппаратов этой же серии.

Советы новичкам

Если сваривать металлы планируется при минусовых температурах, то заливать воду нельзя, лучше использовать специальную незамерзающую жидкость (хладагент на основе этиленгликоля).

Если вас ожидает долгая и серьезная работа со сварочным оборудованием в промышленных условиях, то лучше заранее обзавестись всем необходимым для этого. А именно возьмите с собой:

  • трехфазный сварочный источник (полуавтомат, аппарат для TIG сварки) высокой мощности;
  • качественную горелку с водяным (жидкостным) охлаждением;
  • фирменный блок охлаждения к ней.

Имея все под рукой, работа не прервется из-за простоев и технологических пауз, а это, в свою очередь, сократит эксплуатационные затраты и быстрее окупит вложенные в оборудование средства.

Любое сварочное оборудование, которое использует токи от 200 Ампер и больше, нуждается в охлаждении, и водяные модели здесь будут лучшим решением, нежели воздушные.

Сравнение товаров (0)

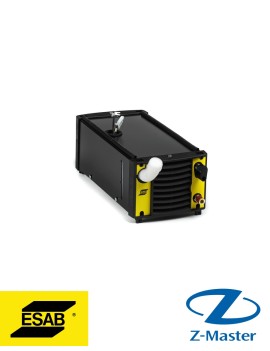

Блок водяного охлаждения Cool Mini 0460144880 Esab

Блок водяного охлаждения Cool Mini 0460144880 EsabАртикул Esab: 0460144880Блок водяного охлаждения Cool Mini 0460144880 Esab подходит для работы с горелками ТИГ. Совместно с горелкой жидкостного охлаждения блок водяного ..

Цена по запросу Без НДС: Цена по запросу

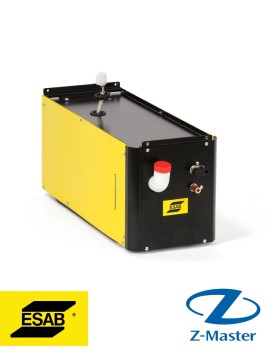

Блок водяного охлаждения CoolMidi 1000 0460490880 Эсаб

Блок водяного охлаждения CoolMidi 1000 0460490880 ЭсабАртикул Esab: 0460490880Блок водяного охлаждения CoolMidi 1000 0460490880 Эсаб предназначен для охлаждения для горелок МИГ и ТИГ, совместно с горелкой жидкостного охл..

Цена по запросу Без НДС: Цена по запросу

Блок охлаждения COOL 1 0462300880 Esab

Блок охлаждения COOL 1 0462300880 EsabАртикул Esab: 0462300880Блок охлаждения COOL 1 0462300880 Esab работает от бортовой сети источника 24 В. Он совместим со сварочными источниками типа Aristo 300/400/500 и в комплекте ..

Цена по запросу Без НДС: Цена по запросу

Блок водяного охлаждения CoolMidi 1800 MechTig 0459840881 Эсаб

Блок водяного охлаждения CoolMidi 1800 MechTig 0459840881 ЭсабАртикул Esab: 0459840881Блок водяного охлаждения CoolMidi 1800 MechTig 0459840881 Эсаб предназначен для совместной эксплуатации со сварочными горелками водяно..

Цена по запросу Без НДС: Цена по запросу

Помпа для CC-11 “Plasma” 0558007485 Esab

Помпа для CC-11 “Plasma” 0558007485 Esab Комплект насоса охлаждающей жидкости ESAB для CC-11.CC-11 - это надежное и эффективное решение для вашего циркуляционного охладителя плазменной системы. Насос охлаждающей жидкост..

Цена по запросу Без НДС: Цена по запросу

Блок водяного охлаждения Cool 2 0465427880 Esab

Блок водяного охлаждения Cool 2 0465427880 EsabАртикул Esab: 0465427880Блок водяного охлаждения Cool 2 0465427880 Esab необходим для работы со сварочными горелками водяного охлаждения.Блок водяного охлаждения Cool 2 совм..

Цена по запросу Без НДС: Цена по запросу

Блок охлаждения CoolMidi1800i 0459840880 Esab

Блок охлаждения CoolMidi1800i 0459840880 EsabАртикул Esab: 0459840880 Блок охлаждения CoolMidi1800i 0459840880 Esab предназначен для охлаждения аргонодуговых горелок жидкостного (водяного) охлаждения, работающих совместн..

Цена по запросу Без НДС: Цена по запросу
Показано с 1 по 7 из 7 (всего 1 страниц)
